1概述

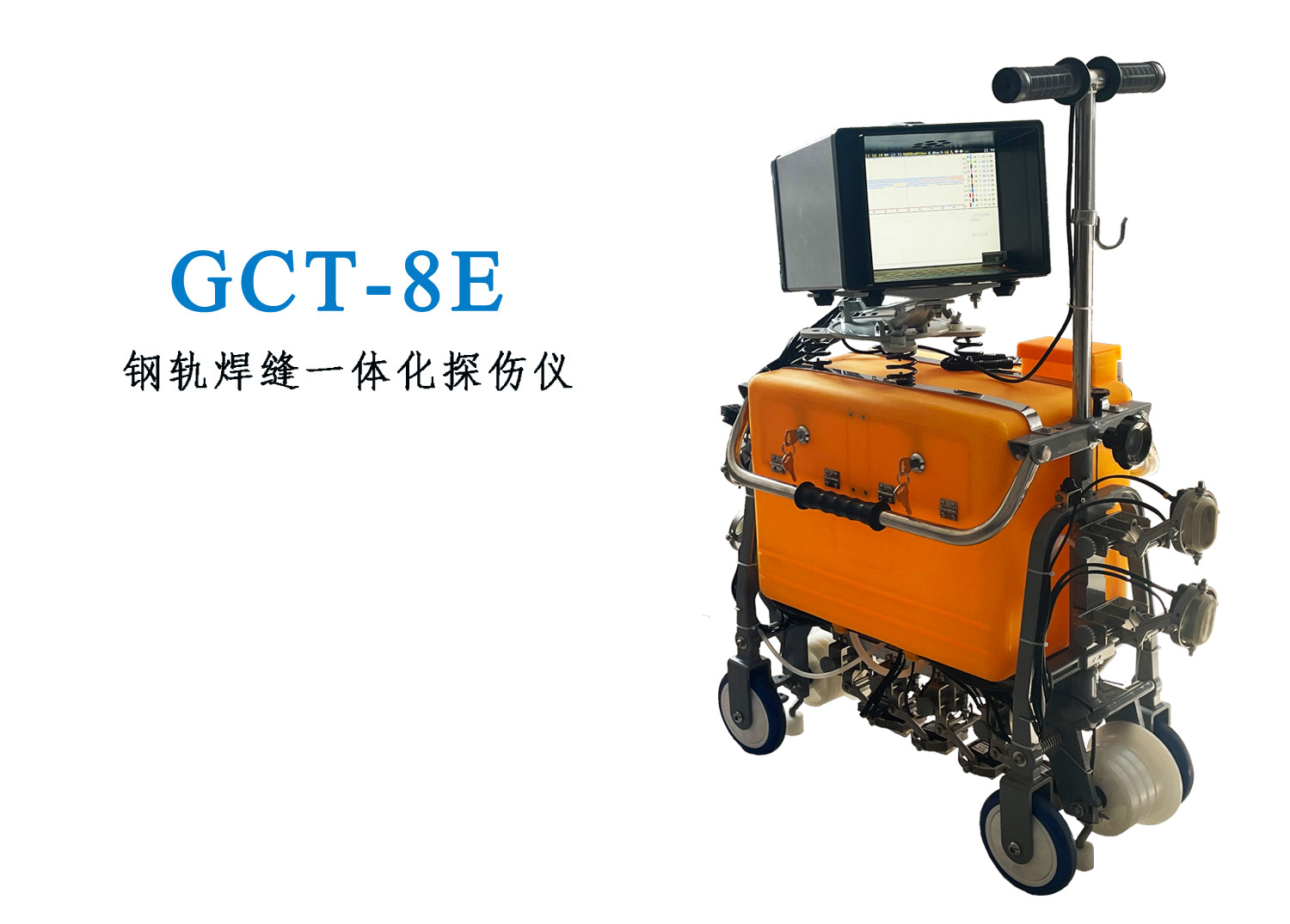

GCT-8E鋼軌焊縫一體化探傷儀滿足《TB/T 1632.1-2014 鋼軌焊接 第一部分 通用技術條件》以及《TB/T 2340-2012 鋼軌超聲波探傷儀》作業標準,適用于43kg/m~75kg/m在役鋼軌探傷作業,新焊鋼軌焊縫和在役鋼軌焊縫的超聲波探傷作業。
1.1主要特點
八個探頭:八個探頭依次是0+直70、雙斜70、三合一串列式探頭1、二合一串列式探頭1、二合一串列式探頭2、三合一串列式探頭2、雙斜70、0+直70°;
多種顯示模式:全通道AB顯分區/組合模式,全通道B顯分區,滿足各種探傷需求;
可全程全自動記錄探傷數據(A型脈沖和B型圖像)、操作過程、儀器上所有狀態的全部數據,存儲容量大于100公里、時間大于一周工作時間;
內置GPS模塊和天線,并具有GPS定位自動引導功能。儀器可根據傷損的GPS坐標,接近傷損時自動提示;
自動探傷靈敏度設定和調整,鋼軌探傷儀自動靈敏度與標準作業靈敏度偏差不超過3dB;
自動鋼軌識別:自動識別軌型并自動轉換,識別軌縫并自動標記,有語音提示。B型顯示拼圖時具有軌縫調節線;
具備串列倒車檢測功能;
具有探頭草狀波積分值計算功能,通過此功能儀器可幫助探傷工監測發生故障或耦合不良的探頭,探頭耦合和失效的情況下,儀器會發出報警;
傷損語音播報功能:自動發現傷損,對操作人員語音提示,自動定性定量;
具有在儀器和PC電腦上進行回放、檢索、分析功能,并能將探傷數據自動導入PWmis 探傷管理系統,便于探傷管理。
1.2主要技術參數
探測通道:23個通道;
探頭工作頻率:2MHz;
重復探測頻率:400Hz;重復顯示頻率:≥60Hz
探測范圍:0~200mm(43kg/m和50kg/m鋼軌)0~250mm±5mm(60kg/m和75kg/m鋼軌);
增益控制范圍:0~80dB,步進0.5dB;
動態范圍:≥26dB(抑制小),2~6dB(抑制大);
水平線性誤差:≤2%;
垂直線性誤差:≤4%;
衰減器誤差:每12dB不超過±1dB;
儀器連續工作時間:≥10h
工作溫度:-30℃~50℃;
